Impuls系列激光切割機
全部分類

Impuls系列激光切割機

Impuls系列激光切割機
  • 產品介紹

  •

    一、Impuls 4020R機型



    針對平面板料、已成型工件及管型材的柔性加工

    是結合于平面切割與旋轉軸切割的機床，獲得了很高的加工柔性度

    可切割最大至4000 x 2000毫米的板料

    標準配置包括兩個平面交換工作臺和一個直徑280毫米的全編程Z軸，Z軸的采用可以加工旋轉工件或成型工件

    交換工作臺允許在加工一個工作臺的同時上下料另一個工作臺，或在切割成型件的同時進行上下料操作

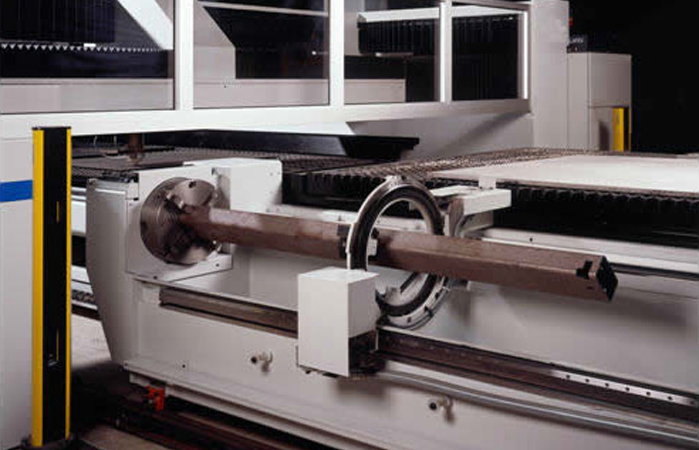

    在配置旋轉軸或上下料管型材時，平面工作臺上的切割操作可照樣進行

    平面工作臺與旋轉軸之間的轉換可以在數秒內完成

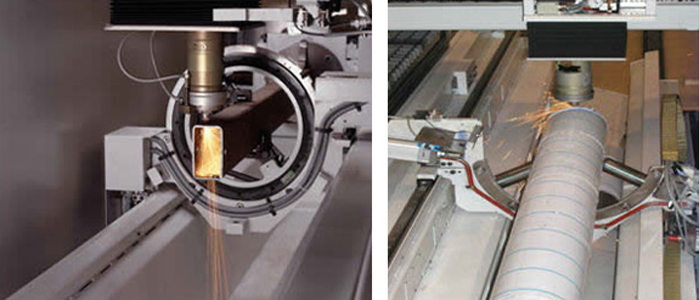

    可加工的方管或圓管的最大直徑為500毫米，可加工的成型工件最大重量為950公斤

    旋轉軸會自動進入切割區域以方便平面切割與旋轉切割間的轉換

    Fanuc的數控系統、激光源和電機驅動結合于LVD的機床中



    重要選項：

    等離子監測系統

    上料系統

    NC聚焦

    提供4千瓦或6千瓦激光源

    CADMAN-L 3D脫機編程軟件



    可供選擇的機型：

    Impuls 4020R







    產品參數：





    IMPULS 4020 R激光數控切割機主要技術參數
     機　床
    最大尺寸
    4000×2000 mm
    行　　程
    X軸
    3150 mm
    Y軸
    4070 mm
    Z軸
    280 mm
    最大管口直徑
    500 mm
    最大管長
    4000 mm
    最大定位速度
    X軸
    60 m/min（米/分鐘）
    Y軸
    60 m/min（米/分鐘）
    Z軸
    150 m/min（米/分鐘）
    X-Y軸聯動
    85 m/min（米/分鐘）
    重復定位精度
    ±0.025 mm
    定位精度
    ±0.05 mm
    機床尺寸
    14000×8700×3100 mm
    板料加工能力
    4 kw
    6 kw
    碳板
    20 mm
    25 mm
    不銹鋼
    15 mm
    20 mm
    鋁
    10 mm
    15 mm



    二、Impuls 40(30)系列



    重載型板料加工

    此重載激光切割機床的設計是為了滿足板金制造業、板金服務中心及其它需要重載加工領域的需要

    工作臺的寬度可達到3米

    激光束長度恒定系統確保了橫貫整個加工區域內的穩定切割

    多塊板料的加工作業，工作臺上最多可放置16塊3米x1.5米的板料，如此一來延長了加工時間但是縮短了每塊板料上下料的運作時間

    平面板料的加工可切割最厚25毫米的中碳鋼，15 mm的鋁材和20毫米的不銹鋼

    Z軸的行程最大可達到280毫米，以切割成型工件

    恒定光束長度軸的應用可獲得理想的切割結果

    Fanuc的數控系統、激光源和電機驅動結合于LVD的機床中



    關鍵選項：

    等離子監測系統

    提供4千瓦、5千瓦或6千瓦激光源

    CADMAN-L 3D脫機編程軟件



    可供選的機型：

    Impuls 6530

    Impuls 8030

    Impuls 12530

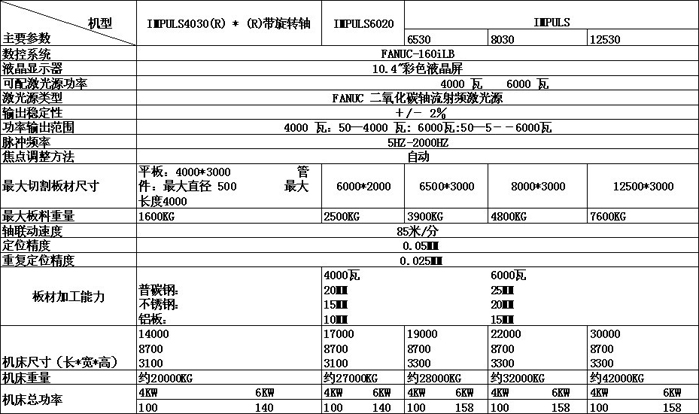

    IMPULS 4030、6530、8030～12530型激光數控切割機主要技術參數


    機床（大規格交換工作臺）
    機床型號
    Impuls
    4030
    Impuls
    6530
    Impuls
    8030
    Impuls
    12530
    板料尺寸
    L 長度
    4000
    6500
    8000
    12500
    W 寬度
    3100
    3100
    3100
    3100
    工件最大重量
    2400
    3900
    4800
    7600
    軸行程
    X軸
    3150
    3150
    3150
    3150
    Y軸
    4070
    4070
    4070
    4070
    Z軸
    280
    280
    280
    280
    最大定位速度
    X軸
    60 m/min（米/分鐘）
    Y軸
    60 m/min（米/分鐘）
    X-Y聯動
    85 m/min（米/分鐘）
    Z軸
    150 m/min（米/分鐘）
    重復定位精度
    ±0.025 mm
    定位精度
    ±0.05 mm
    機床尺寸
    L 長度
    16000
    19000
    22000
    30000
    W 寬度
    8700
    8700
    8700
    8700
    H 高度
    3300
    3300
    3300
    3300
    板料加工能力
    4kw
    5kw
    6kw
    碳板
    20mm
    25mm
    25mm
    不銹鋼
    15mm
    15mm
    20mm
    鋁
    10mm
    12mm
    15mm

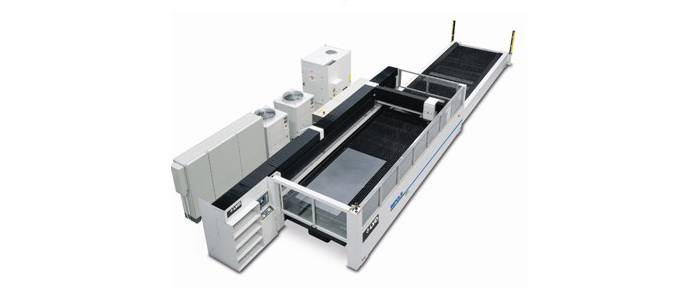

    Impuls 4020系列 鳥瞰

    Impuls 6020系列



    用于重載型加工的功能強大的激光切割機床

    集柔性度、易操作及高性能于一身

    適用于重載加工的理想機床，可加工的最大板料尺寸為6000 x 2000毫米

    平面板料的加工可切割最厚25毫米的中碳鋼、15 mm的鋁材和20毫米的不銹鋼

    NC聚焦控制用于快速轉換時間及優化切割

    標準配置含有兩個平面交換工作臺，允許機床在一個工作臺上進行工件加工的同時操作者可以在另一個工作臺上進行上下料

    特定的光束長度恒定系統消除了激光束的偏移，保證了橫貫整個工作臺范圍內相同的切割結果，及在最優化的速度下的優秀的邊緣切割質量

    Fanuc的數控系統、激光源和電機驅動結合于LVD的機床中



    關鍵選項：

    等離子監測系統

    提供4千瓦或6千瓦激光源

    CADMAN-L 3D脫機編程軟件



    可供選的機型：

    Impuls 6020

    Impuls 6020系列 鳥瞰





    IMPULS 6020 R激光數控切割機主要技術參數


    機　床
    最大尺寸
    6200×2050 mm
    行程：X軸
    6280 mm
    　　　Y軸
    2100 mm
    　　　Z軸
    280 mm
    工件最大重量
    2500 kg
    機床重量
    27000 kg
    最大定位速度
    X軸
    60 m/min（米/分鐘）
    Y軸
    60 m/min（米/分鐘）
    Z軸
    150 m/min（米/分鐘）
    X-Y軸聯動
    85 m/min（米/分鐘）
    重復定位精度
    ±0.025 mm
    定位精度
    ±0.05 mm
    機床尺寸
    17000×8700×3100 mm
    板料加工能力
    4 kw
    6 kw
    碳板
    20 mm
    25 mm
    不銹鋼
    15 mm
    20 mm
    鋁
    10 mm
    15 mm


    激光發生器
    類型：FANUC --HF快速軸流二氧化碳激光器
